臺達DVP-10pm運動控制器在噴氣織機引緯中的高端應用---自動引緯，有兩種自動引緯的控制方法以及工藝要求及相關控制程式概要。
噴氣織機的發展速度居所有無梭織機之首，是無梭織機中技術進步最快、發展最為活躍且最具代表性的機種。而在我國，噴氣織機的控制部分比較落后．尤其是噴氣織機引緯部分的控制。而引緯部分的控制更能體現出整體噴氣織機性能的好壞。目前絕大多數引緯還都是用進口的系統。所以說在噴氣織機制造行業噴氣引緯一直是個難題。用臺達10PM運動控制器對噴氣織機引緯進行控制，不僅實現了常規的噴氣引緯控制，更同步跟上了國際上的先進技術可達到高速自動噴氣引緯控制。

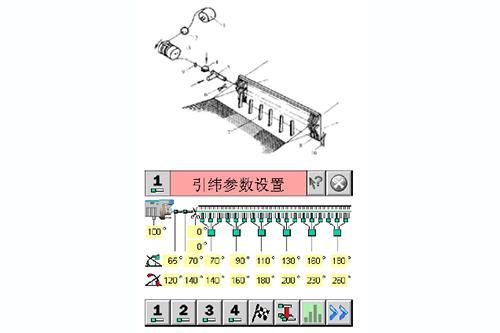

緯紗從筒子1上引出，進入儲緯器3，緯紗卷繞在儲緯鼓表面；儲緯鼓上方有兩個活動插針，用來控制緯紗的儲存與釋放。從儲緯器上退繞下來的緯紗經過探緯器9、紗夾4后，進入主噴嘴5，由主噴嘴噴出高速氣流引送緯紗進入梭口。在筘座上裝有一排接力噴嘴7，各接力噴嘴分組順序地適時開閉。分段接力噴氣帶引緯紗在異形筘8的筘槽中飛行，穿越梭口到達出口側布邊，引緯監測頭10檢測緯紗頭端是否到達；打緯時緯紗剪刀6剪斷緯紗，完成一次引緯。織物邊部留下的緯頭一般用附加的邊經紗絞著固定，形成毛邊織物，也可以用鉤針將其折入下一梭口，獲得整潔而較厚的光邊。
目前國內常規的控制方法，都是預先設定好各個閥門的參數，一旦開機參數就是固定的。基本是個開環控制，至于最終每個緯紗到達角度只能查看。無法形成閉環調節。緯紗一旦超過或者達不到只有停車。臺達10PM因為是PLC架構具有靈活的擴展，可方便的實現引入測量信號，達到自動閉環控制。
10PM專用運動控制器結合了PLC的編程靈活性，與專用引緯控制器的快速性，可方便解決引緯自動控制中的相關要求，精度高穩定性好，并可靈活擴展。為國產織機邁上高檔自動引緯控制做出貢獻。
